보 경간과 춤

일반적으로 가로 놓여지는 부재의 높이를 춤(Depth)라고 합니다. 보의 춤은 보 경간에 따라 발생하는 휨모멘트에 따라 좌우됩니다. 휨에 대한 저항능력을 키우려면 보의 폭을 키우는 것보다는 높이를 높게 하는 것이 유리합니다. 보의 경간과 춤은 어떻게 결정하는지 살펴보겠습니다.



▶ 휨응력

▶ 보의 구조적 역할



보의 경간(Span)

보에 발생하는 휨응력이나 처짐은 경간의 길이에 따라 크게 달라집니다. 등분포 하중이 작용한다면 휨응력은 경간의 제곱에 비례하고 처짐량은 경간의 네 제곱에 비례합니다. 따라서 적정한 수준에서 경간이 정해져야만 합니다. 콘크리트 구조물에 많은 경험을 쌓아 왔기 때문에 보 부재의 크기를 경제적으로 설계할 수 있는 적정 수준의 경간 길이를 찾아낼 수 있습니다.



사용상의 요인이 경간 길이에 영향을 미칠 수 있습니다. 예를 들어 많은 건물 지하에 주차장이 있는데 이 주차장 간격이 경간을 좌우하는 경우가 많습니다. 현재 주차장법에 따르면 주차 구간의 최소 크기는 일반형이 2,500 × 5,000, 확장형이 2,600 × 5,000으로 규정되어 있습니다.





주차장의 크기





만일 기둥 사이에 3대를 일반형으로 배치한다면 주차 구간의 크기는 7,500이 됩니다. 물론 자동차 두 대가 일렬로 배열된 세로 길이는 10,000 정도가 되지만 이 이 부분은 기둥 사이를 더 좁게 배치할 수도 있습니다.









보의 춤(Depth)

보통 보의 춤은 건물의 전체 높이를 좌우합니다. 철근콘크리트로 보를 만들면 보통 경간(span)의 1/16 정도가 되도록 보 단면의 춤(Depth; 보통 가로재의 높이를 말한다)을 가정합니다. 또한 폭과 춤의 비는 1: 1.5 정도가 되도록 계획하는데 예를 들어 보의 폭이 400이라면 춤은 600정도가 되는 것이 일반적입니다.

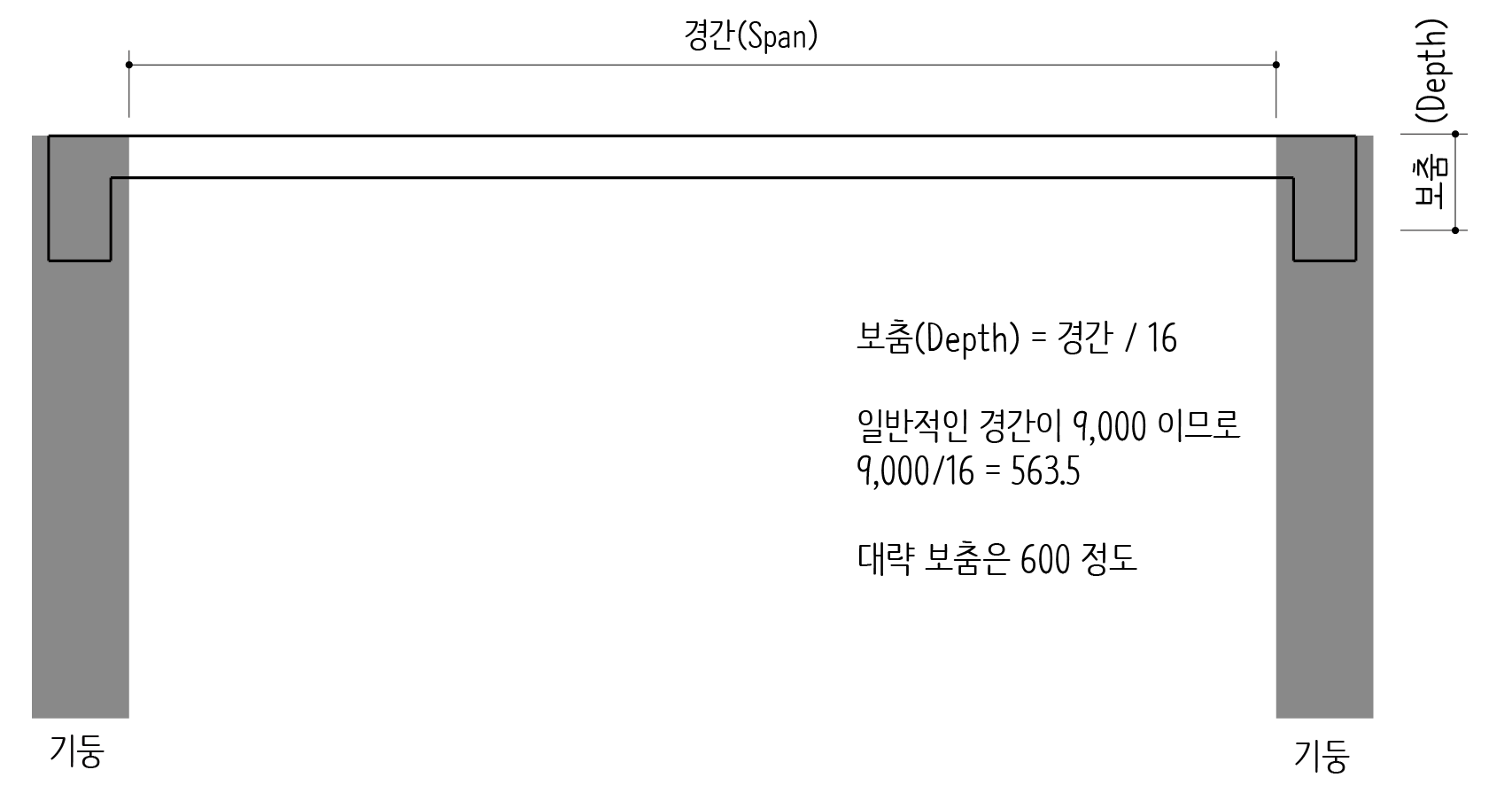

보 경간과 보춤의 일반적인 크기





보 밑에는 보통 덕트(duct)라고 부르는 각종 설비배관이 지나가게 됩니다. 강구조에서는 강재 보에 구멍을 뚫어 그 사이로 덕트를 배관하기도 하지만 보통은 보 하부에 매달게 됩니다. 요즘에는 덕트를 노출하는 식으로 인테리어를 하는 곳도 많아졌지만 대부분 천장재로 덕트를 가리는 방식으로 마감합니다.

따라서 보의 높이가 커지면 천장고를 확보하기 위해 층고가 더욱 높아질 수 있습니다.
