리브 볼트의 구성/ 리브 볼트의 종류/ 고딕 건축

고딕건축의 구조적 특징은 리브 볼트, 첨두 아치, 플라잉 버트레스, 첨탑 등을 들 수 있습니다.



▶ 고딕 - 플라잉 버트레스, 부축벽, 첨탑

▶ 고딕 - 리브 볼트와 첨두 아치

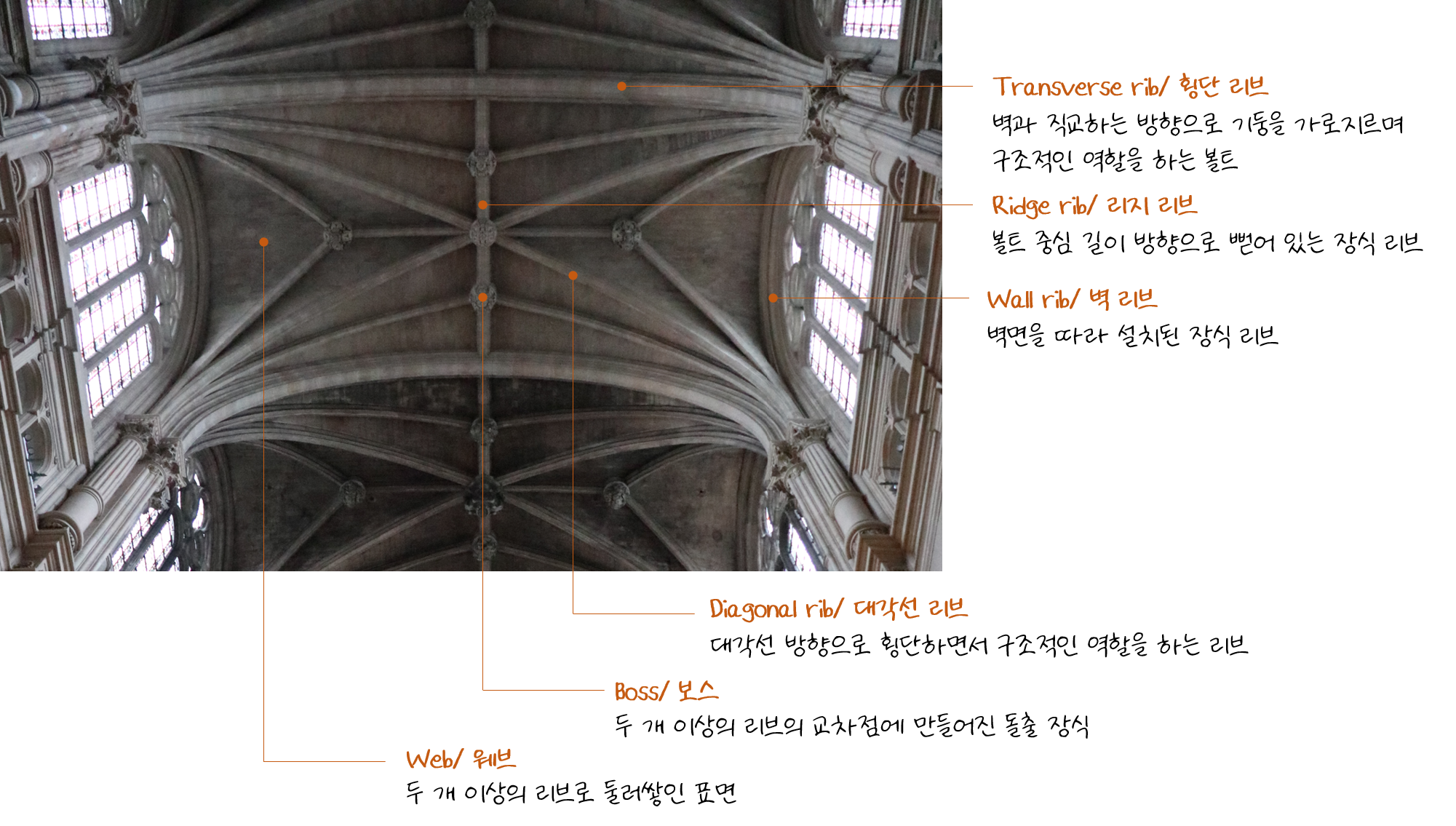

그중에서 고딕은 상부 볼트(Vault)의 하중을 줄이기 위해 리브 볼트로 발전해갔습니다. 리브 볼트는 네이브 천장의 하중을 줄이기 위해 볼트가 교차하는 대각선 부분을 두꺼운 부재(Rib)로 만들고 이 리브를 따라 힘이 피어로 전달되도록 유도했습니다. 천장의 나머지 면은 가벼운 재료로 채워 무게를 줄일 수 있습니다.



리브 볼트(Rib vault)

고딕의 리브 볼트는 4분볼트(Quadripartite vault), 6분 볼트(Sexpartite vault) 등으로 발전했습니다 천장의 리브를 바닥의 직사각형에 투영했을 때 리브에 의해 분할되는 면의 개수로 이름을 붙인 것인데, 후기로 갈수록 점점 복잡해지면서 장식도 화려해집니다.





 4분볼트(Quadripartite vault)

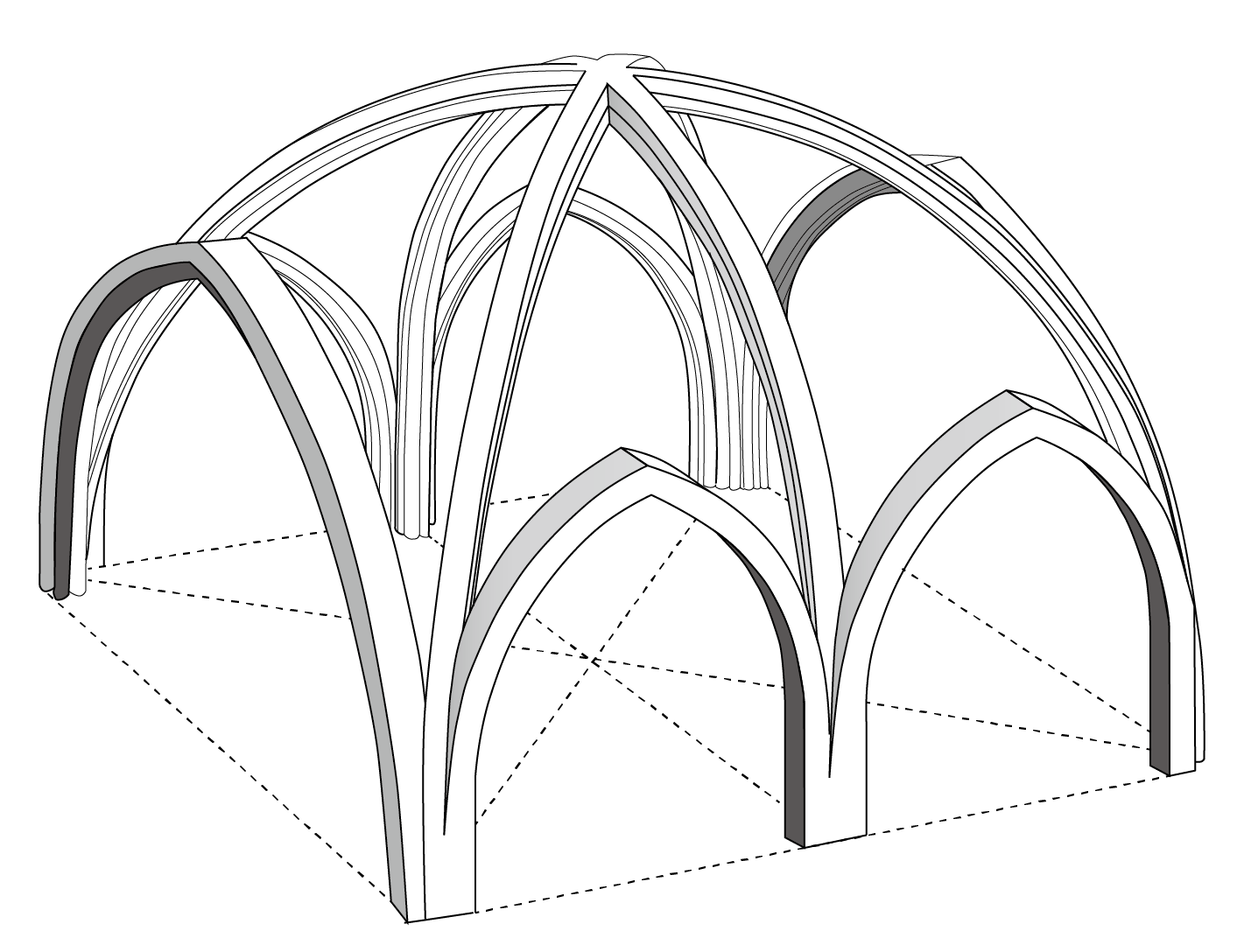

기둥 사이에 대각선 리브(Diagonal rib) 2개를 설치해서 면을 4개로 분할한 볼트입니다.



영국 솔즈베리 대성당의 네이브

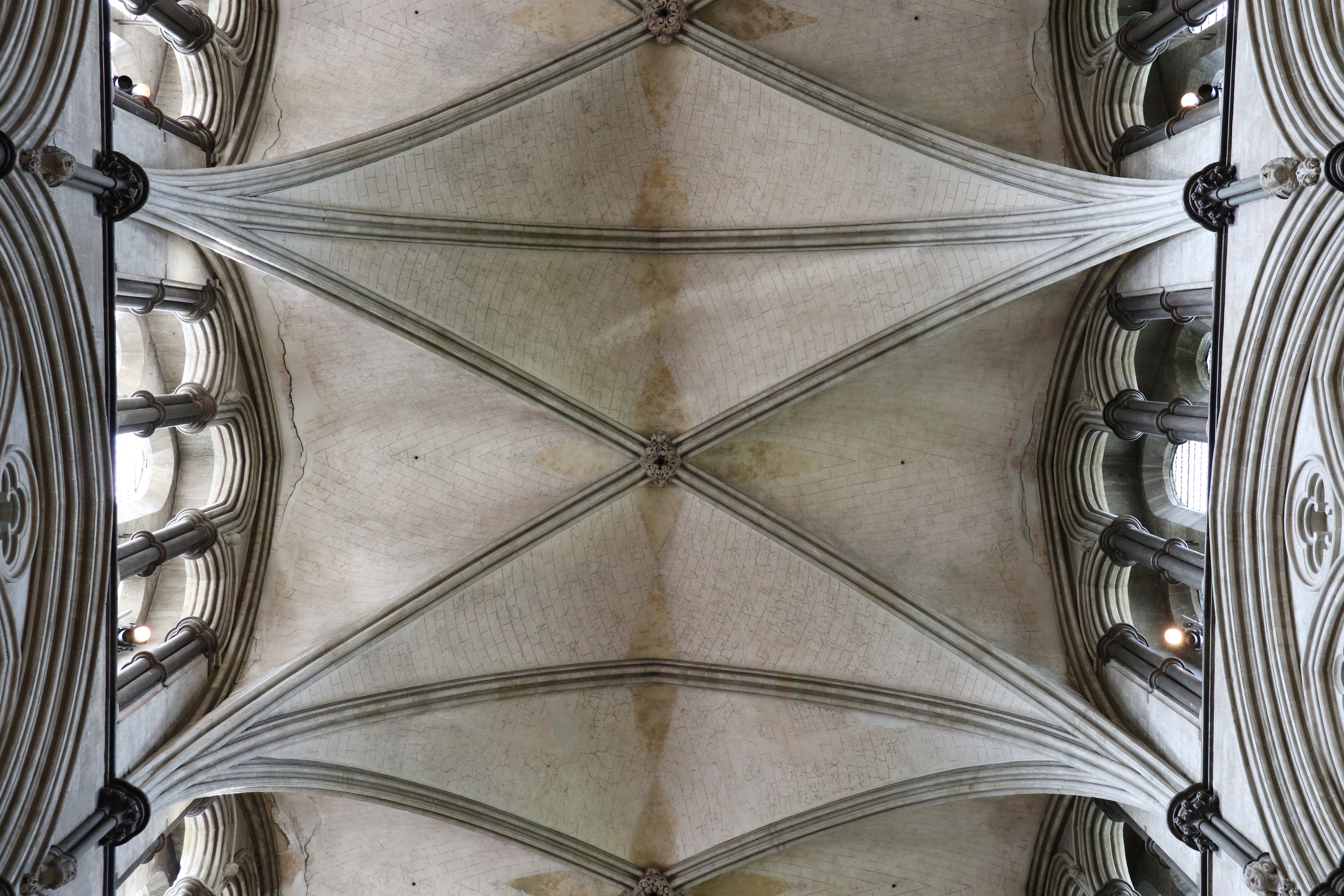

영국 솔즈베리 대성당의 4분 볼트



■ 중세성당은 어떻게 만들어졌을까? 솔즈베리 대성당

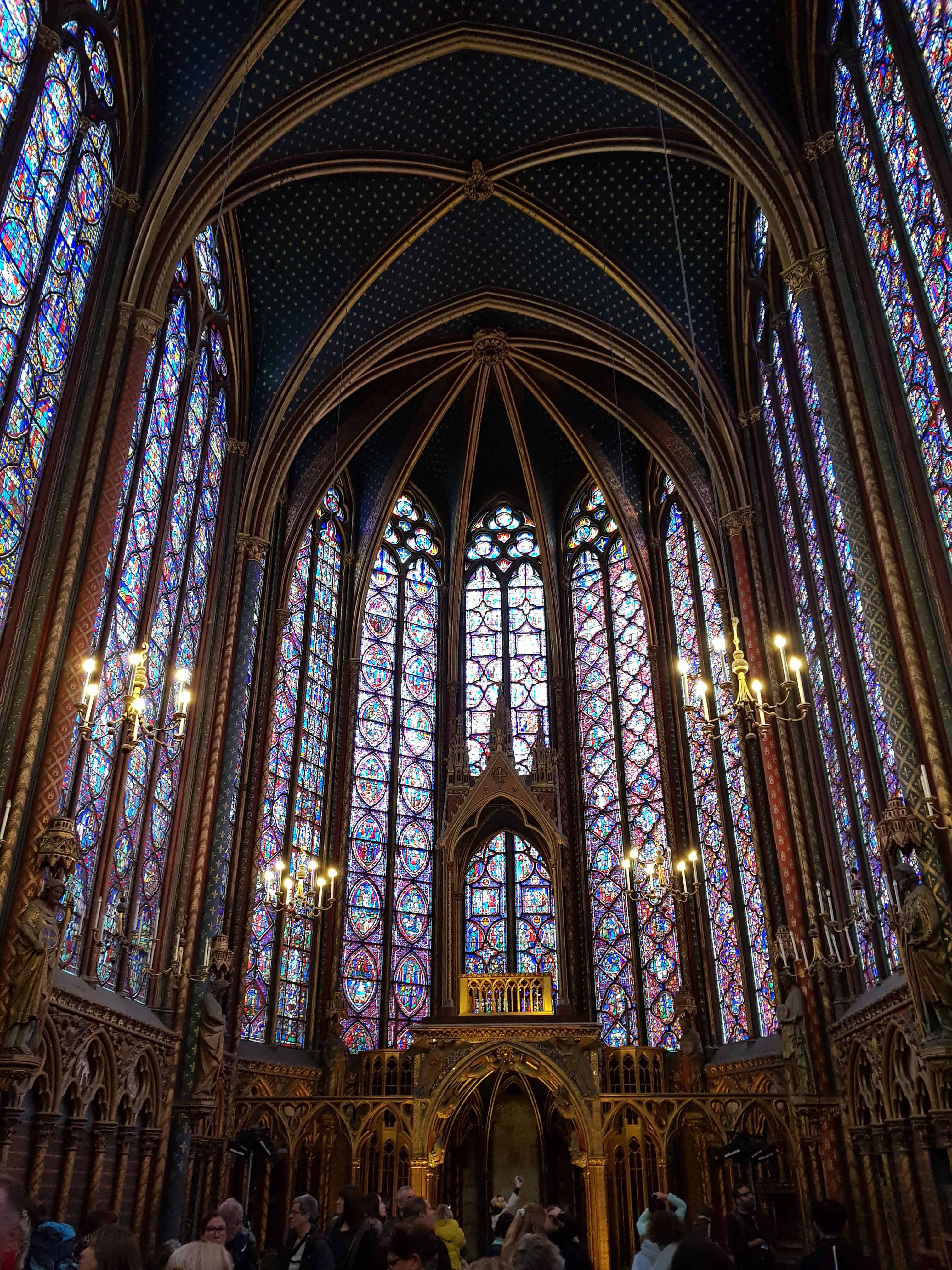

프랑스 파리 - 생트 샤펠(Sainte-Chapelle) 성당의 네이브

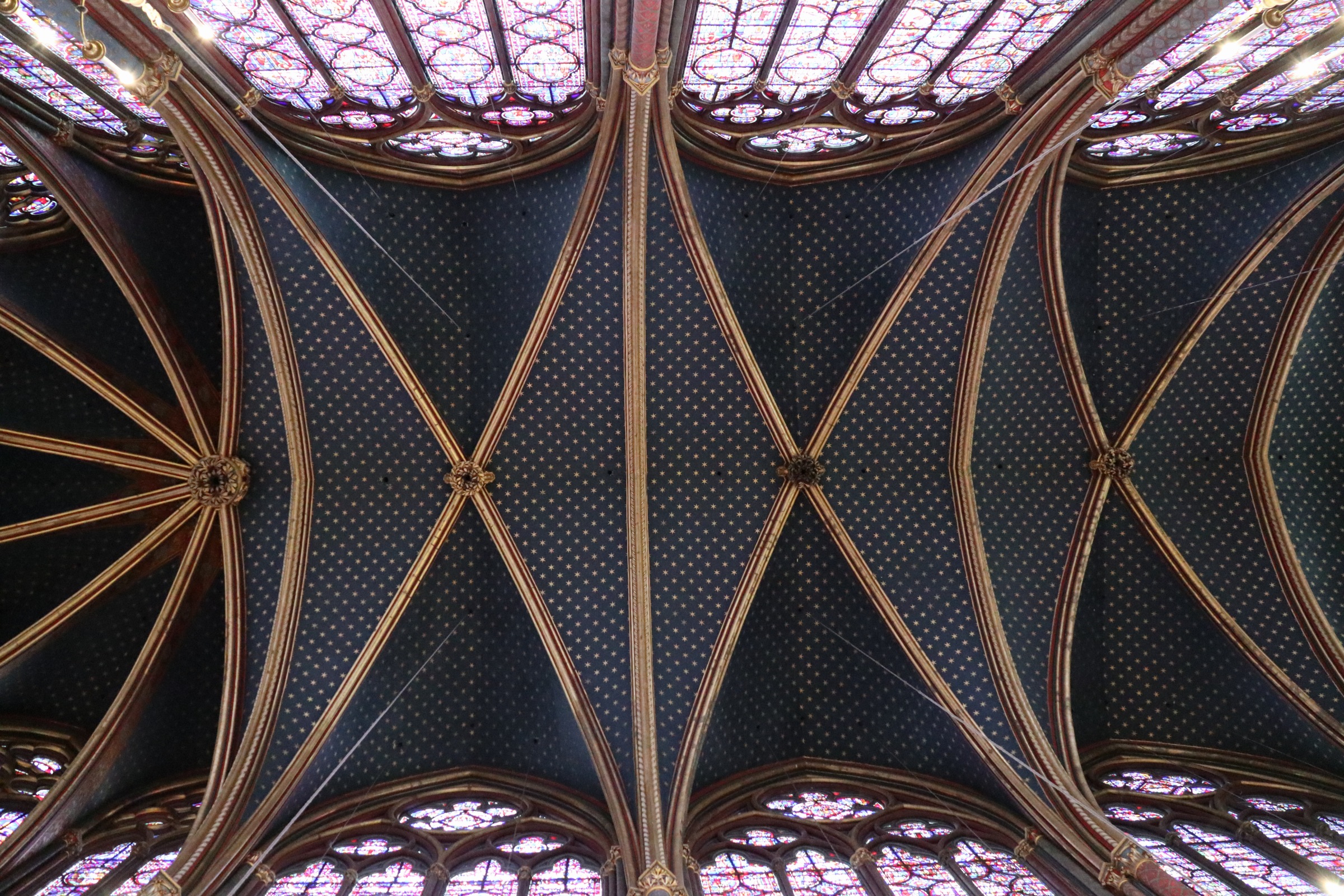

프랑스 파리 - 생트 샤펠(Sainte-Chapelle) 성당의 4분 볼트

■ 프랑스 파리 - 생트 샤펠(Sainte-Chapelle) 성당



6분 볼트(Sexpartite vault)

기둥 사이에 대각선 리브(Diagonal rib) 2개와 횡단 리브(Transverse rib) 한 개를 설치해서 면을 6개로 분할한 볼트입니다.





방사상 볼트(Tierceron vault)

횡단 리브(Transverse rib)를 리지 리브(Ridge rib)를 따라 방사선 모양으로 배치한 리브로 구성되는 볼트

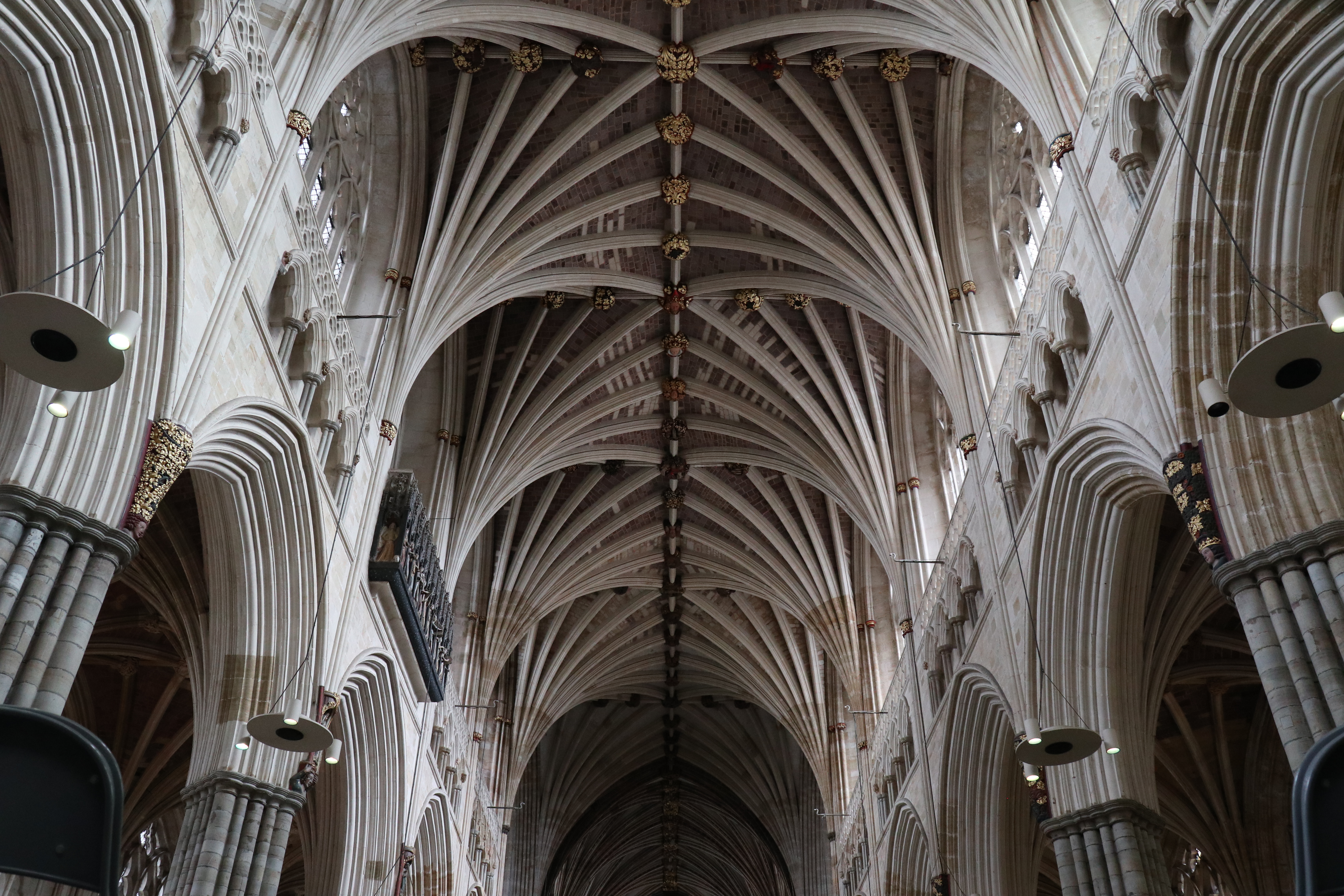

영국 엑서터 성당의 네이브

영국 엑서터 성당의 네이브

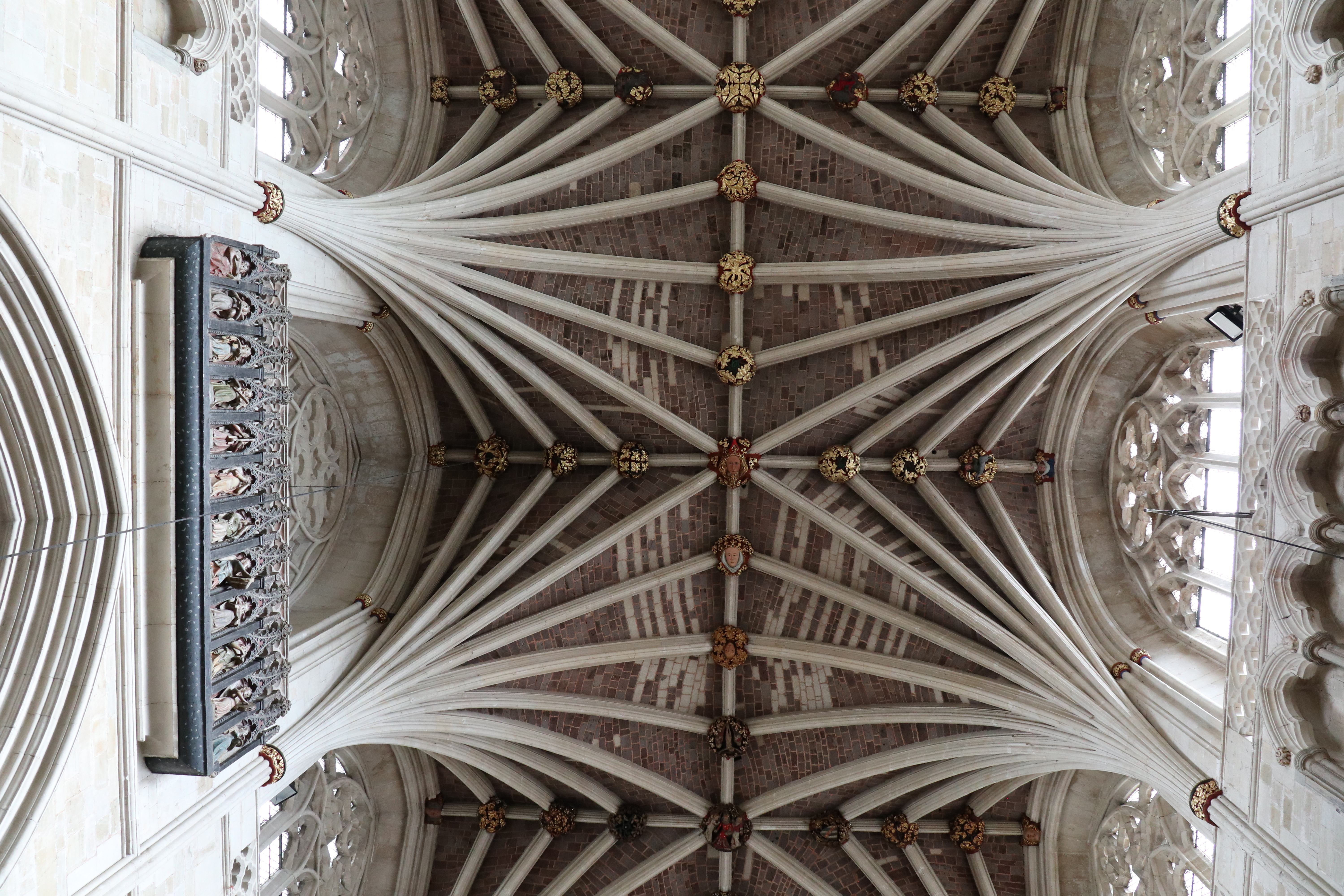

영국 엑서터 대성당의 방사상 볼트



■ 영국 후기 고딕 - 엑서터 대성당(Exeter Cathedral)



기타

그 외에도 별모양 볼트(Lierne valut), 부채형(Fan vault) 등이 있습니다. Lierne lib는 기둥과 연결되지 않는 리브로서 보스(boss)에서 뻣어나오거나 다른 구조적 역할을 하는 리브 사이를 지나가는 별 모양의 리브를 설치한 볼트입니다. 부채형 볼트는 기둥 상부에서 부채살처럼 펼쳐지는 리브를 만든 볼트입니다.

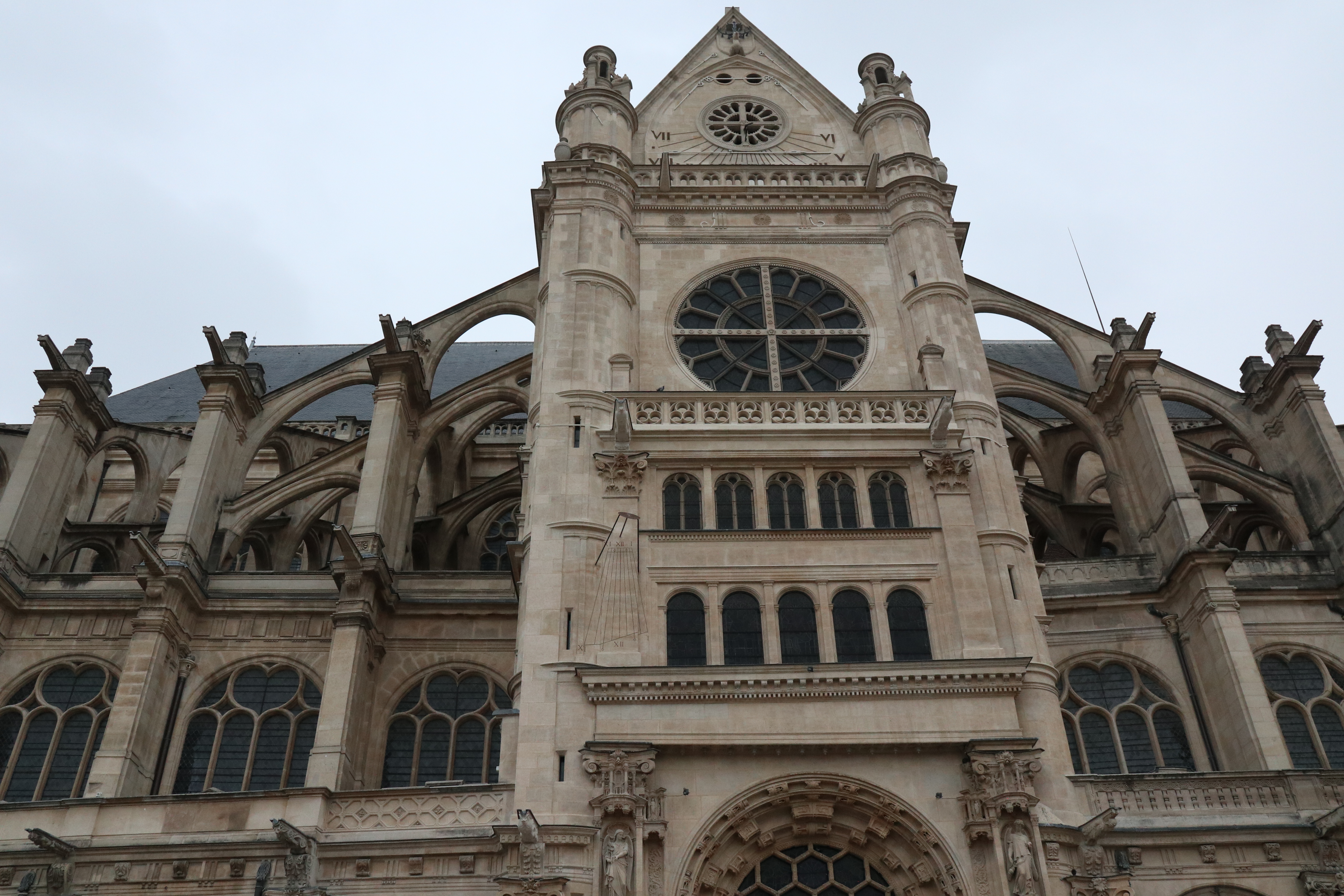

프랑스 파리 - 생뙤스타슈 성당(Église Saint-Eustache)(1531∼1632)의 전경

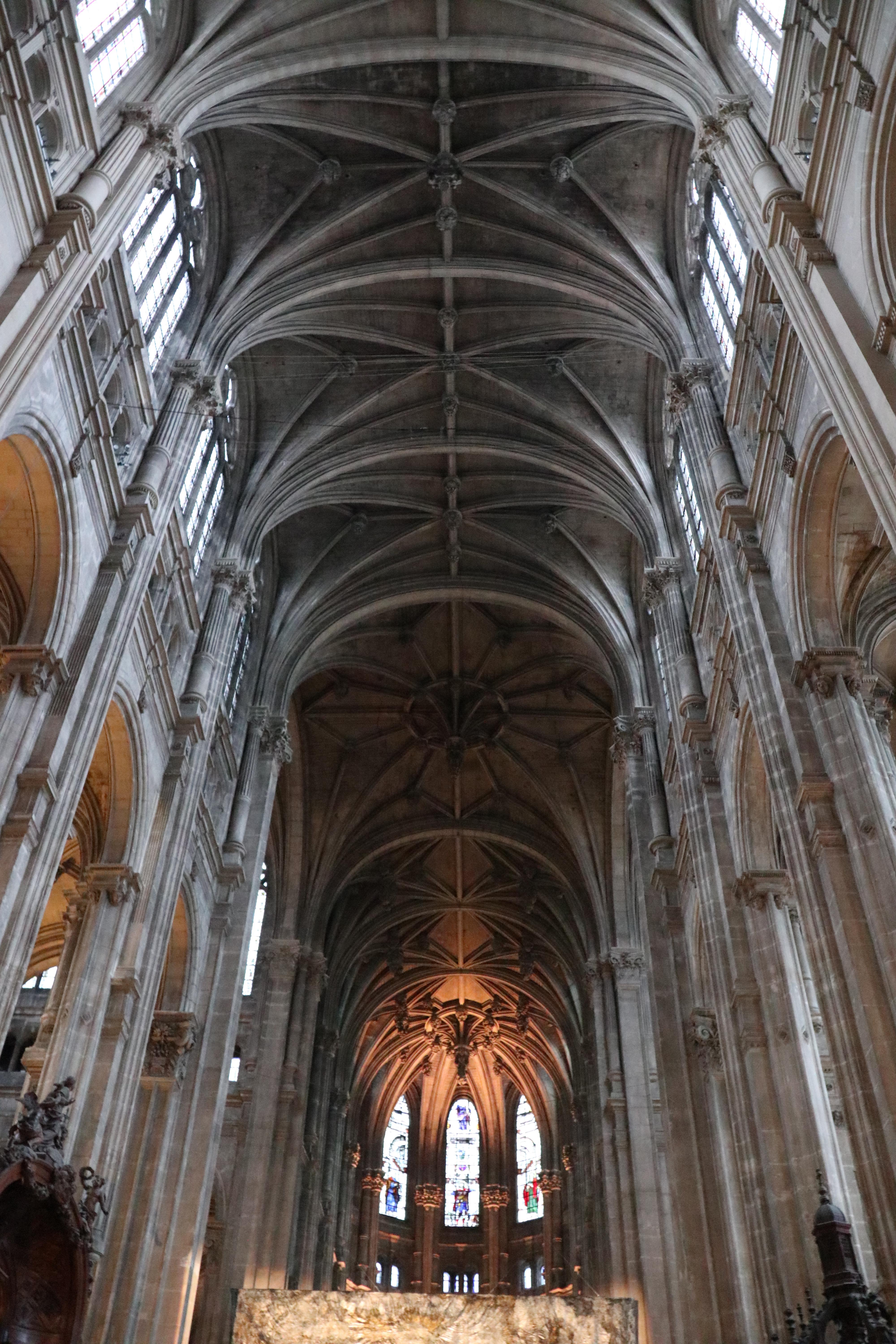

프랑스 파리 - 생뙤스타슈 성당(Église Saint-Eustache)(1531∼1632)의 네이브

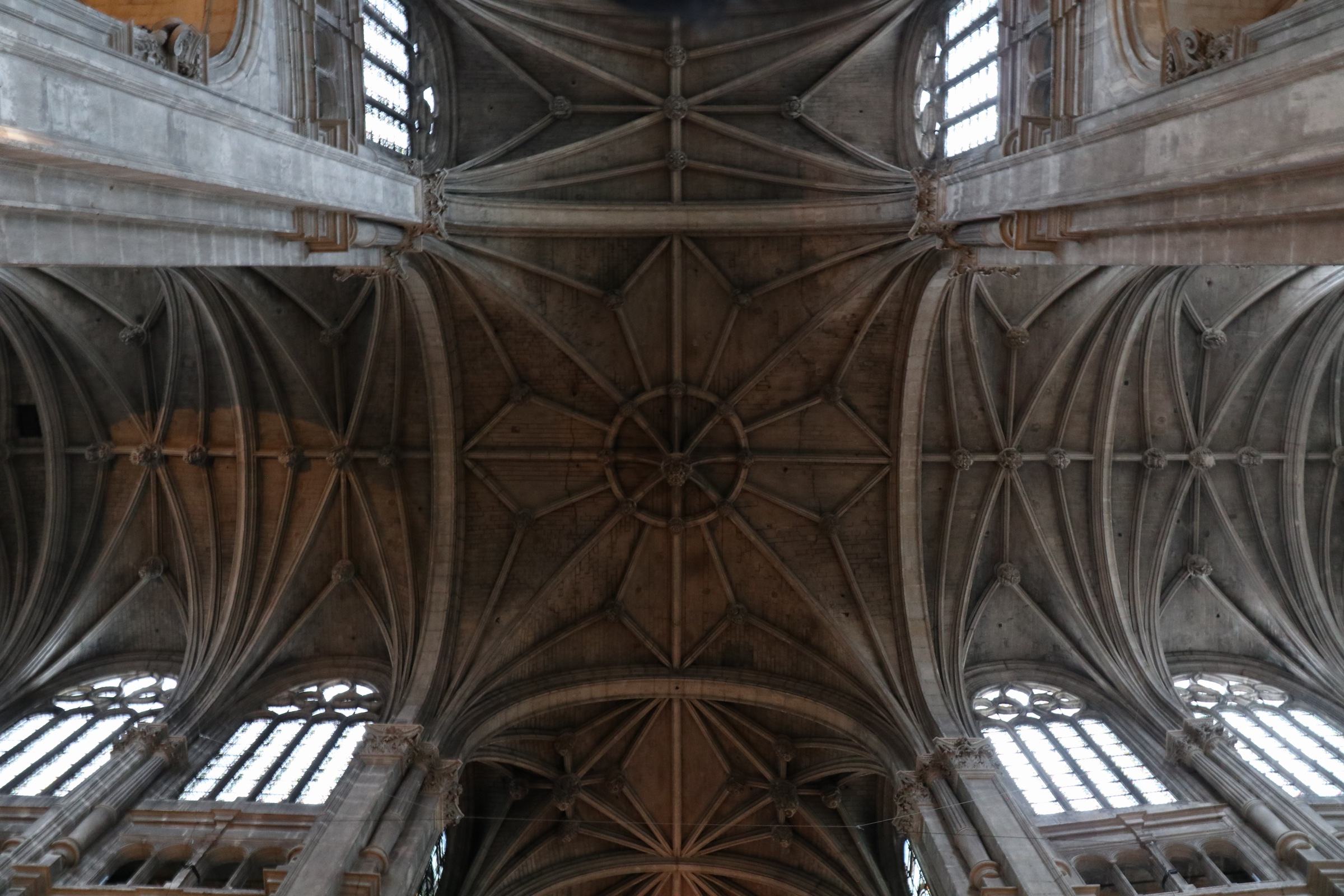

프랑스 파리 - 생뙤스타슈 성당(Église Saint-Eustache)(1531∼1632)의 볼트

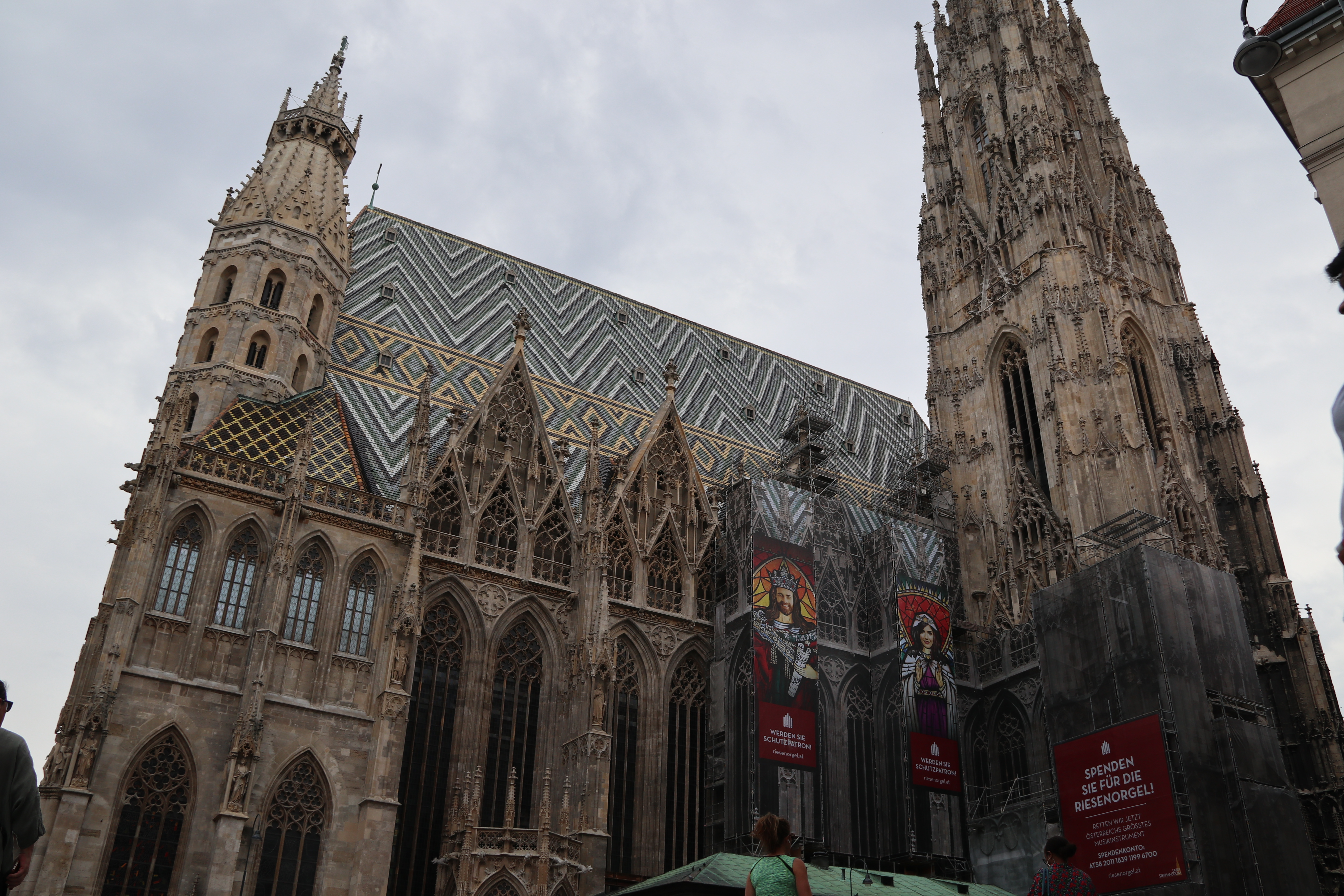

오스트리아 빈 - 슈테판 대성당(Domkirche St. Stephan; 최초 1147년 축성)의 전경

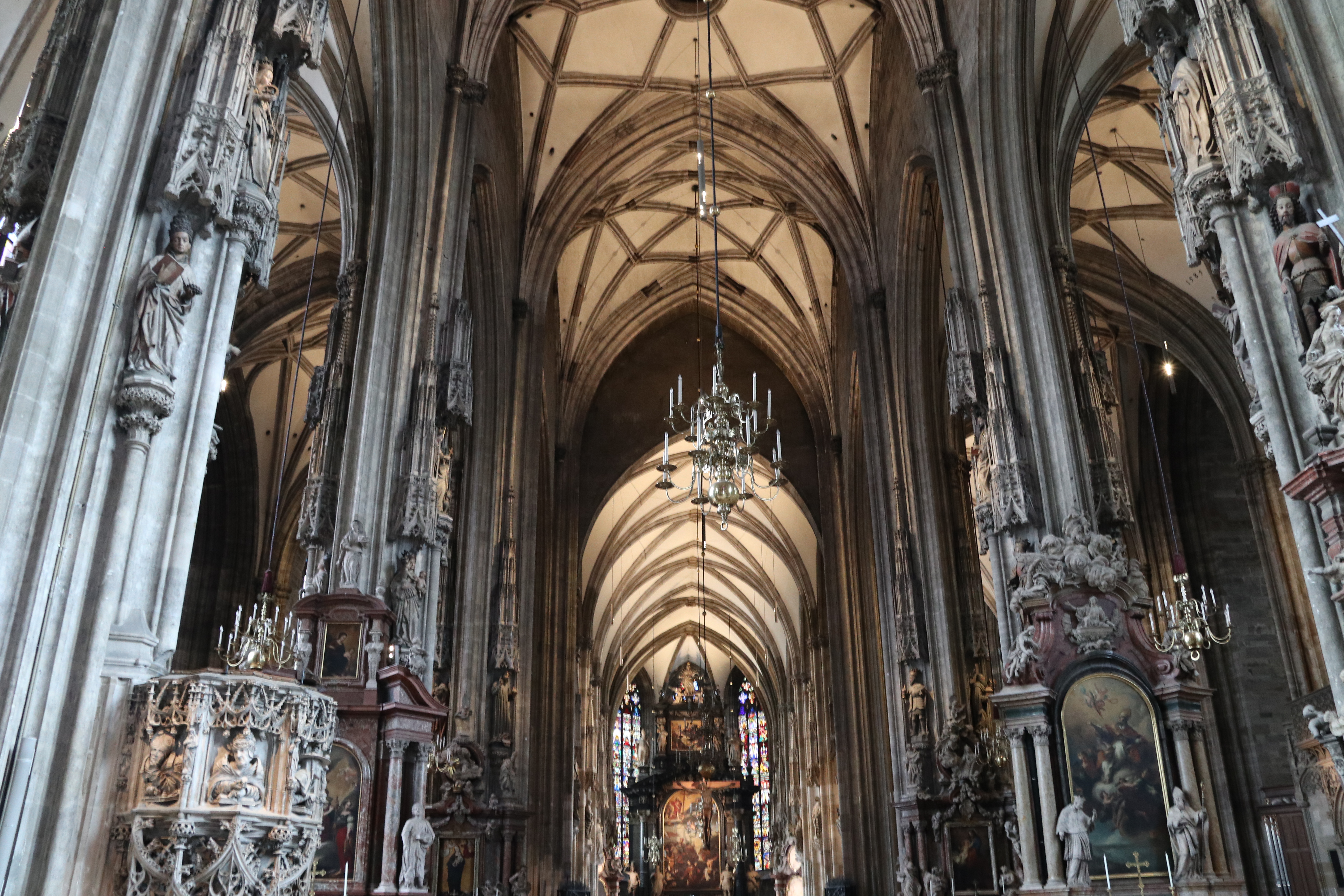

오스트리아 빈 - 슈테판 대성당(Domkirche St. Stephan; 최초 1147년 축성)의 네이브

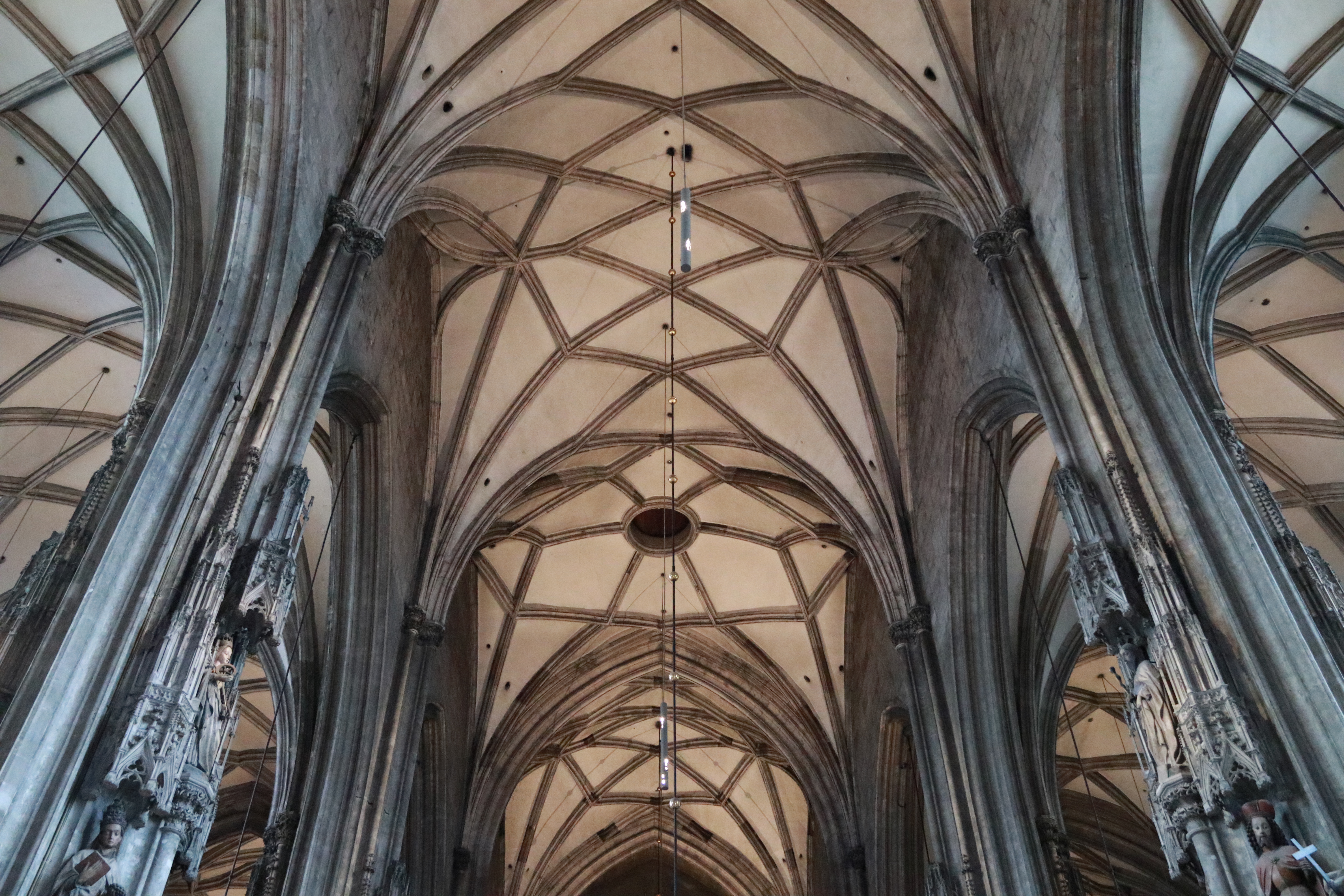

오스트리아 빈 - 슈테판 대성당(Domkirche St. Stephan; 최초 1147년 축성)의 볼트
